渤西南海底輸氣管網聯合清管技術

摘 要

摘要:渤西南海底輸氣管網是中國第一個海底輸氣管網,管網具有距離長、結構復雜、氣源多和氣質差異大的特點,由于管網節點在海上平臺,整體清營難度大,投產以來發生了多次積液和凍堵

摘要:渤西南海底輸氣管網是中國第一個海底輸氣管網,管網具有距離長、結構復雜、氣源多和氣質差異大的特點,由于管網節點在海上平臺,整體清營難度大,投產以來發生了多次積液和凍堵。為此,針對該管網的特點,分析了管道的沿程溫度分布,預測了管道積液量;據此設計了分階段清管的清管方案,選擇了專門研制的泡沫清管球,首次對該管網成功地實施了聯合清管作業,共清除積液約170m3,保障了海底輸氣管道的安全生產。
關鍵詞:海底管道;輸氣管網;凍堵;聯合清管;積液量預測;管道溫度分布
1 渤西南海底輸氣管網簡介

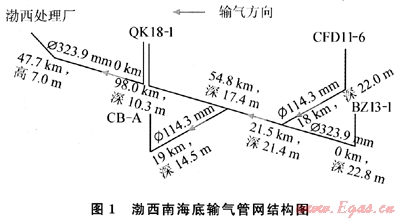

渤海是我國海上油氣的主產區,2009年在渤海西南部海域建成了連接渤中油田(BZ28-1平臺、BZ13-1平臺)、渤西油田(QK18-1平臺)和埕北油田(CB-A平臺)的海底輸氣管道,與原有的渤西油田上岸輸氣管道構成了復雜的輸氣管網系統。該管網結構復雜、氣源多、氣質差異大,為了協調各油田的生產和下游用戶的需求,對管網運行條件的限制較為嚴格。該管網自投產以來出現了積液和多次凍堵的問題,對生產和供氣構成了威脅。該管網是我國第一個海底輸氣管網,保證管網安全平穩運行對生產管理者是全新的課題。清管作業是減少管道積液、降低凍堵危險和提高管道安全的主要手段。為此,對該管網系統BZ13-1平臺經QK18-1平臺到渤西油氣處理廠的部分管道進行了聯合清管作業,其中,BZ13-1至QK18-1海底輸氣管道為上游,QK18-1至渤西油氣處理廠海底輸氣管道為下游,管網結構圖如圖1所示。


2 管道滯液量預測
清管作業前必須預測管道中滯留的液量,制訂合適的作業方案,以保證管道下游安全地接收清出的積液。管道的滯液量與管道的壓力、溫度、流量、氣質、環境溫度和路由高程等因素有關。
2.1 管道的沿程溫度分布

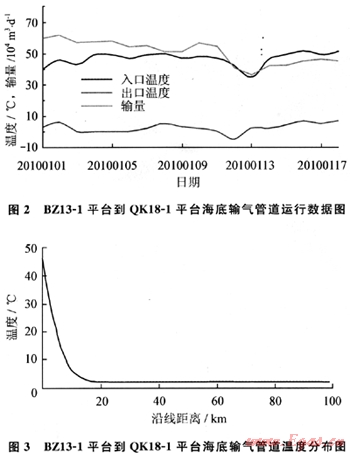

    海底管道以輸氣為主,其中可能夾帶少量的液體,對溫降影響不大,運用輸氣管道溫降公式預測管道的溫度分布[1]。海底管道與陸上管道的區別是按水下不保溫條件選擇總傳熱系數,以渤海實際輸氣管道得到總傳熱系數為3.85W/m2·K。從BZ13-1平臺到QK18-1平臺海底輸氣管道的運行壓力為3~4MPa,QK18-1平臺至渤西油氣處理廠海底輸氣管道運行壓力約為2MPa。渤西海域冬季平均水溫約為2℃,海底輸氣管道的運行參數如圖2所示,據此計算得到海底輸氣管道的溫度分布如圖3所示。

    由圖3可知,從BZ13-1平臺到QK18-1平臺海底輸氣管道的天然氣溫度下降迅速,在大約10km處就基本接近海水溫度。渤西上岸輸氣管道也有類似的規律。
2.2 管道積液量分析

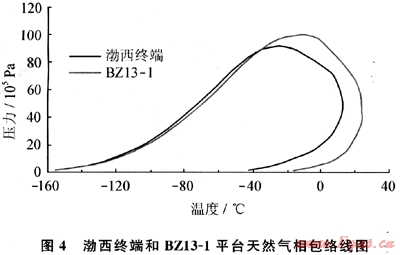

    為了研究管道積液的可能性,從現場取得2處天然氣樣品進行測試和計算,模擬得到天然氣的相包絡線圖如圖4所示。由圖4可知,2條管道運行的工況點均在相包絡線的內部,屬于氣液兩相區,2條管道都可能積液,BZ13-1平臺天然氣的兩相區域大,BZ13-1到QK18-1海底輸氣管道的積液量應該更多。


    可以通過管輸效率估算積液量,由輸氣管道的實際運行參數(溫度、壓力等)利用水力計算方法可以計算管道的理論輸量,再將此輸量與管道的實際輸量進行比較就可以得到管道的輸氣效率[2~4]。輸氣效率計算公式如下:

式中Q為管道實際輸氣量,m3/d;d為管內徑,cm;p1為輸氣管起點壓力,MPa;p2為輸氣管終點壓力,MPa;Z為天然氣壓縮系數;△為天然氣相對密度;T為天然氣平均溫度,K;L為管道總長,km。
    由現場的生產記錄計算管道運行平均效率為88.9%,說明該管道積液量不大。據此估算渤西上岸輸氣管道的積液量為80~100m3,用同樣的方法估算BZ13-1到QK18-1海底輸氣管道的積液量為200~300m3,管道的總積液量約為400m3
    另外采用多相流動的分析方法,根據天然氣的組分數據,利用PIPESIM軟件計算管道入口的含液率,輸入管道的運行參數,可以得知渤西上岸管道為分層波浪流,上游BZ13-1到QK18-1輸氣海管為弱段塞流。分別采用Lockhart-Martinel模型和Beggs Brill模型[5~9],由實際壓降計算管道含液率,并計算積液量。
    假設積液平均分布,渤西上岸管道積液量為121.3m3,BZ13-1到QK18-1輸氣海管積液量為362.3m3,管道系統的總積液量為483.6m3。考慮計算誤差,按600m3積液量設計清管方案。
3 清管方案設計及作業效果
    QK18-1平臺是管網的節點平臺,上游來液在此處理,因其儲存能力有限,多余的液體必須經上岸管道送到終端處理,如果液量過多終端也處理不了。經過研究作業區決定采用分階段清管方案。首先,對渤西上岸管道清管,清除該管道的積液;其次,對BZ13-1至QK18-1管道清管,排出上游管道積液;最后,再對渤西上岸管道清管,達到清除管道系統積液的目的。

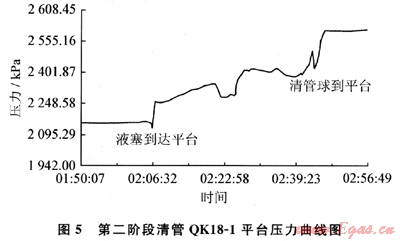

2010年2月5日開始第一階段清管,從QK18-1平臺發送專門研制的泡沫清管球,約4h后終端處理廠收到清管球,清除積液約20m3(該管道在2個月前有過清管,故積液量少于預測值)。幾天后進行第二階段清管,從BZ13-1平臺發送清管球,710min后管道出口壓力開始上升,750min后過球指示器動作顯示清管球到達。現場根據壓力曲線估計液塞段體積約150m3,QK18-1平臺壓力曲線圖如圖5所示。隨后進入第三階段清管,再從QK18-1平臺發送清管球,經過260min收到清管球,通過渤西油氣處理廠測算收到積液127m3,部分液體經過QK18-1平臺處理轉入輸油管道。此次作業共清除積液約170m3,取得了輸氣管網清管作業的成功。


4 相關技術討論
   本次清管是上游管道投產后初次清管,也是我國首次對海底輸氣管網的聯合清管作業。海上油氣田的輸氣管道大多是輸送濕氣,管內積液不能避免,積液過多降低管輸效率,或產生天然氣水合物危及管道安全。清管是管道除液的最佳手段,同時還有一些問題需要深入的研究。
4.1 管道積液量預測問題
   海上平臺是輸氣管網的節點,在清管時要接收管道積液,由于平臺上的容器小,故預測積液量非常重要。從收到的液量看,預測值偏高很多,實際上1次清管并不能清除全部液體,一般只能清除70%~80%的積液,管道真實積液量應該超過220m3。管道經常在非穩態下運行,積液量預測十分困難。本次預測安全系數取值較大,結果雖然偏高但為設計作業方案提供了安全保證。隨著研究的深入,對具體的管道根據建立專用的計算模型,以多次清管和運行數據進行修正,完全可以減小預測誤差。
4.2 清管器的選擇和使用
    海底管道可能因外力影響而變形,使用機械清管器卡堵風險高[3]。另外海底管道相對較短,比較適合于使用軟質的泡沫清管器。為此,本次清管開發了加強型帶涂層的泡沫清管器,該清管器的運行距離達到了98km。泡沫清管器的通過能力強,密封性好,有較好的除液能力,如果卡在管道中也能用過增壓方法將其擠破,作業風險低,宜于推廣[4]。然而,合適的清管球參數(過盈量、涂層厚度和長度)卻因管道而異。
4.3 清管作業的監測方法
    通常在清管作業時根據通球指示器的動作判斷清管器是否通過,泡沫球比較軟有可能推不動指示器,采用壓力信號輔助監測能較好地解決這個問題。壓力監測還能間接反映清管球的運行狀態,由圖5可知液塞沖擊收球筒旁通管產生了第1次尖波,由此判斷液塞到達平臺,隨后壓力不斷上升是清管球推動液塞流速不斷加快所致;當清管球阻塞收球筒旁通管時產生了第2次尖波,清管球到達所以壓力基本穩定。在其他管道清管時也有類似的現象,由于管道的結構不同波形有差異,清管器到達的尖波都很明顯。管道壓力的實時監測不僅能判斷清管器通過,還能一定程度反映管道的狀態。
    與簡單輸氣管道清管相比,管網作業需要合理的作業程序和精確的過程控制,難度增加很大,本次作業成功是一個良好的開端。目前該管網只有1個海上節點,分支管道尚未開通,很快就將向南延伸到BZ28-1油田和渤南管道,并開通支線,形成多節點、多分枝和多流向的復雜管網,屆時將給清管工作帶來新的挑戰。
參考文獻
[1] 李長俊.天然氣管道輸送[M].北京:石油工業出版社,2000:89-94.
[2] 王熒光.蘇里格氣田集輸管線清管過程瞬態模擬[J].天然氣工業,2009,29(11):94-99.
[3] 梁法春,曹學文,魏江東,等.積液量預測方法在海底天然氣管道中的應用[J].天然氣工業,2009,29(1):103-105.
[4] 宋承毅.長距離油氣多相混輸系統工程設計[J].天然氣工業,2010,30(4):107-110.
[5] 馮叔初.油氣集輸與礦場加工[M].北京:中國石油大學出版社,2006:183-196.
[6] 王春瑤,朱麗靜.天然氣-凝析液混輸管道段塞流的控制措施[J].天然氣工業,2008,28(11):106-108.
[7] 朱凱,崔大勇.渤西油氣田海底輸氣管道清管技術[J].中國海上油氣,2007,19(6):412-414.
[8] 國家石油和化學工業局.SY/T6383—1999長輸天然氣管道清管作業規程[S].北京:石油工業出版社,1999.
[9] TIRATSOO J.Pipeline pigging and integrity technology[M].3rd ed.New York:Clarion Technical Publishers,2003.

(本文作者:王玉1 詹燕紅2 1.中海石油(中國)有限公司天津分公司;2.中海石油技術檢測有限公司)
