摘 要

摘　要：固井中由于環空繞流等原因會造成水泥漿和鉆井液摻混，現場相容性評價實驗發現鉆井液中的生物增黏劑會引發混漿流動性急劇變差，致使施工作業泵壓快速升高，嚴重時將有可能導

摘　要：固井中由于環空繞流等原因會造成水泥漿和鉆井液摻混，現場相容性評價實驗發現鉆井液中的生物增黏劑會引發混漿流動性急劇變差，致使施工作業泵壓快速升高，嚴重時將有可能導致固井失敗。為此，開展了生物增黏劑對水泥漿性能及結構的影響實驗：①用紅外光譜、X射線衍射儀、掃描電鏡對摻入生物增黏劑前后的水泥漿的結構、物相和微觀形貌進行觀察對比；②用原子吸收分光光度計分析水泥漿濾液的離子種類及含量，并考察水泥漿濾液中金屬離子對鉆井液和生物增黏劑溶液的影響。結果表明，生物增黏劑造成混漿流動性變差的機理在于：水泥漿與鉆井液摻混后，生物增黏劑與水泥漿水化產生的Al³⁺、Fe³⁺交聯形成凝膠并大量包裹吸附水；混漿中維持其流動性的自由水顯著減少，使得混漿流動性急劇變差；混漿出現“假凝”，表現為稠化時間顯著縮短；水泥漿水化進程延緩表現為水泥環抗壓強度發展緩慢。

關鍵詞：生物增黏劑  水泥漿  接觸污染  作用機理  交聯  凝膠

Impact of a biological tackifier in a drilling fluid system on the performance and structure of a cement slurry

Abstract：Cement slurry and drilling fluid will mix due to the annular streamin9．The test of assessing the compatibility between a cement slurry and a drilling fluid showed that a biological tackifier in a drilling fluid caused a bad mobility of the mixture，quick pressurization of operation pumps，and even cementing failures．Therefore，we conducted tests on the impact of a biological tackifier on the performance and structure of a cement slurry．First，we observed and compared the structure，phase and microstructure of a cement slurry with infrared spectroscopy，X-ray diffraction instrument and SEM before and after adding a biological tackifier．Then，we analyzed the types and contents of ions of the filtrate in a cement slurry with atomic absorption spectrophotometer，and inspected the impact of metal ions in a cement slurry filtrate on the drilling fluid with a biological tackifier．Test results revealed the mechanism of how a biological tackifier caused a bad mobility of the mixture：after a cement slurry and a drilling fluid were mixed，Al³⁺ and Fe³⁺ produced by the hydration of the biological taekifier and the cement slurry were cross linked to form a gel to wrap and adsorb a large amount of water；so free water making the mixture flow was obviously decreased，thereby to make the mobilitv of the mixture worse sharply；“mendacious congealing”of the mixture obviously shortened the thickening time；and the delay of the cernent slurry hydrating process was represented by a slow increase in the compressive strength of cement sheath．

Keywords：biological tackifier，cement slurry，exposed pollution，mechanism，cross link,gel

鉆井液與水泥漿的理化性能不同，固井中由于環空繞流等原因會造成兩者摻混而產生接觸污染，混漿段流體因化學不兼容出現流動性驟然惡化^[1-3]。接觸污染的危害在于：混漿段流動阻力增大影響頂替效率，泵壓快速升高可能壓漏薄弱層而造成注水泥“低返”與“漏封”；混漿高觸變性可能造成“插旗桿”事故等^[4]。目前解決接觸污染的技術措施有：①開展井下不同流體相容性試驗，反復調節工作液配方，以改善混漿流動性；②調整鉆井液性能并使用隔離液^[5-7]。但深井固井實踐表明，混漿難以避免，而某些鉆井液處理劑在摻混比例極小時仍造成混漿流動性惡化是接觸污染難以解決的根本原因之一。在接觸污染研究方面，馬勇^[8-9]等對鉆井液與水泥漿化學不兼容原因進行了分析；楊香艷^[10-11]提出了“兩漿”相互干涉模型；劉世彬^[2]等進行了固井水泥漿防污染試驗并篩選了對水泥漿有促凝作用的鉆井液處理劑；Joel等^[12]和Fakhreldin等^[13]對受水泥污染后的鉆井液性能進行了研究；但上述研究還未探明接觸污染機理。固井實踐發現生物增黏劑、KPAM、JD-6等鉆井液處理劑對水泥漿流動性影響最大^[14-15]。就此開展了生物增黏劑對水泥漿性能與結構影響研究，以探明接觸污染作用機理。

1　實驗材料及方法

1．1　實驗材料及儀器

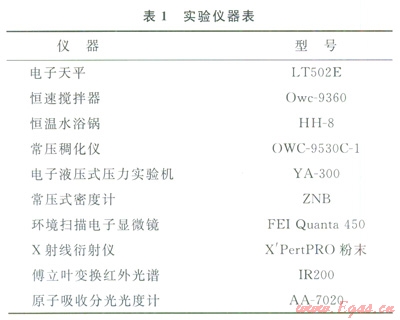

實驗所用材料包括G級油井水泥、鉆井液(取自L002 4井現場，密度2.26g／cm³)、生物增黏劑、鐵礦粉、石英砂、微硅、分散劑、降失水劑、緩凝劑、FeCl3、A1C13、CaCl2、MgCl2等，水泥漿配方為L002-4井固井水泥漿配方(常規密度1.90g／cm³，高密度2.30g／cm³)。實驗儀器如表1。



1．2　實驗方法

依據GB／T l9139—2012《油井水泥試驗方法》和GB／T 5005—2010《鉆井液材料規范》測試水泥漿與鉆井液性能。首先研究了生物增黏劑對水泥漿性能與結構的影響：①配制1.90g／cm³的水泥凈漿，考察生物增黏劑對水泥漿常規性能的影響，其中水泥漿流動度的測定依據GB／T 8077—2012《混凝土外加劑勻質性試驗方法》進行，水泥漿的高溫流動度是將水泥漿在90℃水浴中養護30min后測定其流動度^[16]；②用X射線衍射儀對摻入生物增黏劑前后的水泥漿試樣進行對比分析，考察是否有新物相生成；③用紅外光譜儀測定生物增黏劑基團；④用掃描電鏡觀察摻入生物增黏劑前后水泥石微觀形貌變化。

鑒于水泥漿水化產生的各類離子也可能對鉆井液產生影響，因此研究了水泥漿濾液對生物增黏劑溶液和鉆井液的影響：①使用高溫高壓失水儀獲得水泥凈漿、常規密度水泥漿和高密度水泥漿的濾液，使用原子吸收分光光度計確定濾液中所含金屬離子種類及含量；②測試金屬離子對生物增黏劑溶液的影響；③研究溫度和pH值對加入金屬離子后的生物增黏劑溶液的影響；④水泥漿濾液對鉆井液的影響。

2　實驗結果及討論

2．1　生物增黏劑對水泥漿常規性能影響

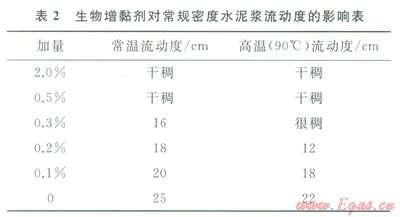

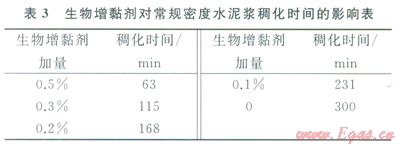

生物增黏劑對常規密度水泥漿常規性能的影響見表2、3。





由表2可知，生物增黏劑加量0.3％以上會使水泥漿喪失流動度，加量較小時就對水泥漿流動度影響明顯；由表3可知，加入生物增黏劑急劇縮短水泥漿稠化時間。

2．2　加入生物增黏劑后水泥石的XRD分析

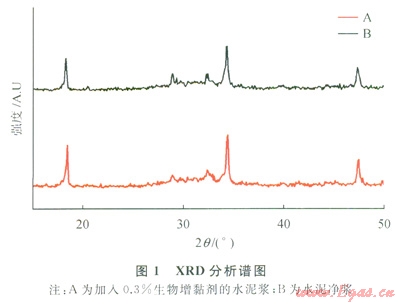

水泥凈漿與加入0.3％生物增黏劑的水泥漿的XRD圖譜如圖1。由圖1可知水泥中物相主要有Ca(OH)2、C3S、C3A、C3AF等。加入生物增黏劑后Ca(OH)2的特征峰(2q＝18°、34°、47°、52°左右)強度下降，可能是加入生物增黏劑水泥水化過程延緩。除Ca(OH)2的特征峰外，其他各物相結構特征峰的強度無明顯變化，并且所有物相結構的特征峰均一致重合，說明摻入生物增黏劑水泥漿沒有新物相生成。



2．3　紅外光譜分析

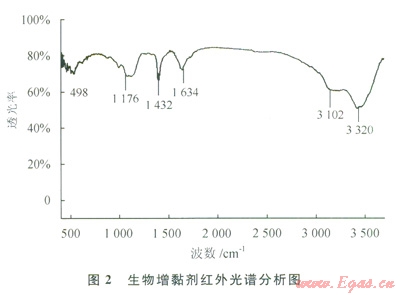

生物增黏劑的紅外光譜分析圖見圖2。由圖2可知其主要有羥基、羧基、醛酮基、酯基等。其b主鏈上含有D-葡萄糖、D-甘露糖、D-葡萄糖醛酸。每8個殘糖基，D-葡萄糖醛酸有一個甘露糖支鏈。每16個殘糖基可能有1個1-羧基-亞乙基D葡萄糖。

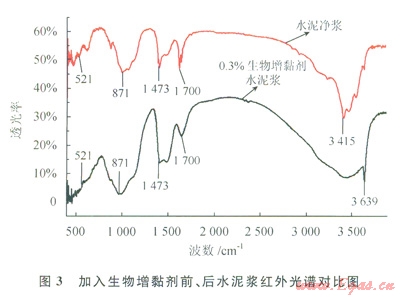

水泥凈漿與加入0.3％生物增黏劑的水泥漿的紅外光譜圖如圖3所示。由圖3可知，與水泥凈漿相比，加入0.3％生物增黏劑后水泥石中C3S的特征峰強度(871cm^-1，521.04cm^-1，440.55cm^-1)有所增加，可能是生物增黏劑在一定程度上抑制了C3S的水化。



2．4　水泥漿濾液中金屬離子種類及含量

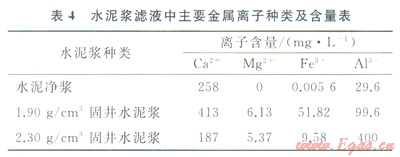

使用原子吸收分光光度計測定水泥漿濾液中金屬離子種類及含量，結果見表4，水泥濾液中金屬離子主要有Ca²⁺、Fe³⁺、Ma²⁺、Al³⁺。



2．5　水泥漿濾液中金屬離子對生物增黏劑溶液和鉆井液的影響

配制0.5％生物增黏劑溶液(圖4)，分別在其中加入0.1％、0.2％、0.3％、0.4％、0.5％的FeCl3、CaCl2、AlC13、MgCl3，結果如下：①加入Al³⁺后，溶液迅速生成大量半透明白色獨立的小粒徑球狀凝膠，里面包裹了大量的水，隨著加量增大，凝膠量不斷增多，直到加量0.4％后不再變化；②加入Fe³⁺后，溶液迅速生成大量棕黃色獨立的小粒徑球狀凝膠，里面包裹了大量的水，隨著加量增大，凝膠體積不斷增大，直到加量0.4％后不再變化(圖5)；③加入Mg²⁺和Ca²⁺后溶液無明顯變化。





考察了溫度對加入Al³⁺和Fc³⁺后的生物增黏劑溶液的影響，溫度選取30℃、50℃、70℃、90℃，結果發現隨著溫度升高，凝膠物質略微減少且溶液變清，但90℃后仍有大量凝膠物質。用NaOH調節溶液pH值分別至9、10、11、12、13，考察了pH值對加入Al³⁺和Fe³⁺后的生物增黏劑溶液的影響，結果發現：隨著pH值的增大，溶液無明顯變化，在此pH值范圍內溶液均有凝膠生成；當pH高于11后，溶液先產生凝膠，繼而沉淀于杯底。產生上述現象的原因可能是：生物增黏劑的側鏈上含有羧基，可與水泥漿水化產生的A1³⁺、Fe³⁺這2種金屬離子發生交聯，形成凝膠并大量包裹吸附水。

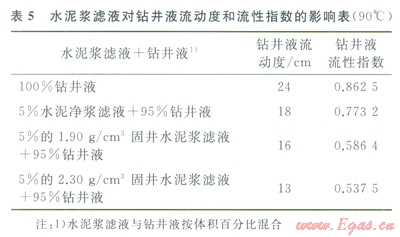

將3種水泥漿濾液加入到鉆井液后，鉆井液的流動度與流性指數見表5。



由表5可知，當將3種水泥漿濾液加入鉆井液后，均出現流動度迅速下降，流性指數明顯降低的現象。隨著水泥漿濾液比例的增加，流動度與流性指數下降的趨勢更加明顯。

2．6　加入生物增黏劑后水泥漿的SEM分析

生物增黏劑加入水泥漿后，將不同階段的水泥漿迅速用液氮冷凍，使其不再繼續發生反應，24h后取出用環境掃描電子顯微鏡觀察其微觀形貌，對不同階段的水泥結構進行分析，水泥凈漿和加入0.5％生物增黏劑后的水泥漿在不同時間段的SEM圖(放大10000倍)如圖6所示。



由圖6可知：生物增黏劑加入水泥漿中，隨養護時間的增加聚合成網，形成比較大的網架結構，同時自由水因為這種反應而被圈閉，微觀圖像中孔洞也隨之減少，直至稠化。這種微觀上的變化，在宏觀上的表現即是混漿中的水分不斷減少，造成流動度不斷降低，直至失去可泵性。

2．7　生物增黏劑對水泥漿的接觸污染機理

綜合上述實驗結果，探討生物增黏劑在鉆井液和水泥漿的接觸污染中所起的作用包括以下方面。

1)水泥與水拌和所形成的水泥漿可視為一個粗分散體系，水泥漿中的水一方面保證水泥水化過程的進行，另一方面以自由水形式來維持水泥漿的流動性。隨著水化的進行，水泥漿產生大量的Ca²⁺、Fe³⁺、Mg²⁺、Al³⁺。

2)鉆井液是由膨潤土、水、各類處理劑、加重劑組成的多相分散體系，生物增黏劑等處理劑在其中起到維持體系性能的作用。

3)由于井眼條件和套管居中度等因素會造成環空偏心窄間隙，易導致井下流體流速差異而造成水泥漿與鉆井液的混漿。

4)混漿后，水泥漿水化產生的Fe³⁺、Al³⁺等高價金屬離子與鉆井液中的生物增黏劑等聚合物接觸，Fe³⁺和Al³⁺等與生物增黏劑側鏈中的羥基、羧基等基團交聯生成凝膠，凝膠大量包裹吸附混漿中的自由水，使得混漿中維持其流動性的自由水顯著減少，混漿流動度急劇降低；凝膠的產生使得混漿的稠度快速增加，表現為混漿出現“假凝”，稠化時間大為縮短；凝膠大量包裹吸附水也使得水泥水化進程延緩，表現為水泥石抗壓強度發展緩慢。

3　結論

1)鉆井液與水泥漿摻混后，鉆井液中的生物增黏劑是使混漿段流體出現流動性惡化、水泥漿稠化時間縮短等現象的影響原因之一。

2)生物增黏劑加入水泥漿，未與水泥中各組分直接發生反應，沒有新物質生成，但水泥水化進程延緩；生物增粘劑的側鏈上含有羧基，可與高價金屬離子發生交聯，形成凝膠。

3)水泥漿與鉆井液的接觸污染原因之一在于：鉆井液中的生物增黏劑等處理劑與水泥漿水化產生的A1³⁺、Fe³⁺等高價金屬離子交聯形成凝膠并大量包裹吸附水，使得混漿中維持其流動性的自由水顯著減少，混漿流動度明顯降低；稠度快速增加使得混漿出現“假凝”現象，稠化時間大為縮短；水泥水化進程延緩使得水泥石強度發展緩慢。

4)水泥漿與鉆井液的接觸污染原因復雜，開展單一處理劑對水泥漿性能與結構的研究，有助于指導固井前鉆井液調整和鉆井液處理劑選型。



參考文獻

[1]馬勇，郭小陽，姚坤全，等．鉆井液與水泥漿化學不兼容原因初探[J]．鉆井液與完井液，2010，27(6)：46-48．

MA Yong，GUO Xiaoyang，YAO Kunquan，et al．Research of chemical contamination between drilling fluids and slurry[J]．Drilling Fluid＆．Completion Fluid，2010,27(6)：46-48．

[2]劉世彬，鄭錕，張弛，等．川渝地區深井超深井固井水泥漿防污染試驗[J]．天然氣工業，2010，30(8)：51-54．

LIU Shibin，ZHENG Kun，ZHANG Chi，et al．An experimental study on the prevention of cement slurry contamination during deep or ultradeep well cementing at Sichuan and Chongqing oil／gas fields[J]．Natural Gas Industry，2010，30(8)：51-54．

[3]李靜，郭小陽，楊香艷，等．隔離液合理選材設計以改善與水泥漿相容性實驗探索[J]．鉆井液與完井液，2007，24(4)：43-46．

LI Jing，GUO Xiaoyang,YANG Xiangyan，et al．How to improve the compatibility of spacer fluids with cement slurries：An experimental study on the material selection for spacer fluids[J]．Drilling Fluid＆．Completion Fluid，2007，24(4)：43-46．

[4]張君亞，夏柏如，曹永賓，等．Rabaa-1井Æ177.8mm尾管固井“插旗桿”事故處理[J]．石油鉆采工藝，2010，32(4)：33-36．

ZHANG Junya，XIA Boru，CAO Yongbin，et al．Handling of Æ177.8mm liner sticking occurred when cementing in Rabaa-1 well[J]．Oil Drilling&Production Technology，2010，32(4)：33-36．

[5]陸長青．AT21X井Æ177.8mm尾管固井技術研究[J]．西南石油大學學報：自然科學版，2011，33(4)：169-172．

LU Changqing．Study on the Æ177.8mm tail pipe cementing technology in well AT21X[J]．Journal of Southwest Petroleum University：Science&Technology Edition，2011，33(4)：169-172．

[6]滕學清，李早元，謝飛燕，等．深井鹽膏及鹽水地層固井隔離液體系研究[J]．西南石油大學學報：自然科學版，2010，32(4)：138-142．

TENG Xueqing，LI Zaoyuan，XIE Feiyan，et al．Laboratory study on cementing spacer-fluid system for deep well insalt-gypsum bed and brine water layers[J]．Journal of Southwest Petroleum University：Science&Technology Edition，2010，32(4)：138-142．

[7]聶世均，馮彬，劉世彬，等．改善水泥漿與CO2污染鉆井液的相容性技術措施[F]．天然氣工業，2013，33(9)：91-96．

NIE Shijun，FENG Bin，LIU Shibin，et al．Technical measures for improving compatibility of cement slurry with CO2-contaminated drilling fluid：A case study[J]．Natural Gas Industry，2013，33(9)：91-96．

[8]馬勇，劉偉，唐庚，等．川渝地區“三高”氣田超深井固井隔離液應用實踐[J]．天然氣工業，2010，30(6)：77-79，130．

MA Yong，LIU Wei，TANG Geng，et al．Application of spacer fluid for cementing ultra-deep wells in Sichuan and Chongqing“three highs”gas fields[J]．Natural Gas Industry，2010，30(6)：77-79，130．

[9]馬勇．固井環空氣體竄流原因分析及防控技術[D]．成都：西南石油大學，2009．

MA Yong．Cause analysis and prevention technology of gas migration in cementing annulus[D]．Chengdu：Southwest Petroleum University，2009．

[10]楊香艷．一種新型水基廣譜前置液體系研究與應用[D]．成都：西南石油學院，2004．

YANG Xiangyan．The research of fresh water-base pad fluid system that is helpful to improve interface cementation quality of cement sheath[D]．Chengdu：Southwest Petroleum University，2004．

[11]楊香艷，郭小陽，李云杰，等．高密度抗污染隔離液在川中磨溪氣田的應用[J]．天然氣工業，2006，26(11)：83-86．

YANG Xiangyan，GUO Xiaoyang，LI Yunjie，et al．Application of high-density contamination-resistant spacer fluid in Moxi Gasfield in central Sichuan area[J]．Natural Gas Industry，2006，26(11)：83-86．

[12]JOEL O F，NDUBUISI E C，IKEH L．Effect of cement contamination on some properties of drilling mud[C]//paper l63023 presented at the Nigeria Annum Internation al Conference and Exhibition，6-8 August 2012，Lagos，Nigeria．New York：SPE，2012．

[13]FAKHRELDIN Y E，SHARJI H A，AGHBARI S，et al．Novel technique to determine cement[C]//paper l48527 presented at the SPE／IADC Middle East Drilling Technology Conference and Exhibition，24-26 October 2011，Muscat，Oman．New York：SPE，2011．

[14]中國石油西南油氣田公司采氣工程研究院．九龍山固井水泥漿污染評價試驗[R]．廣漢：中國石油西南油氣田公司采氣工程研究院，2011．

The experimental study of the mechanism of cement contamination by drilling fluid[R]．Guanghan：Gas Production Engineering Research Institute of PetroChina Southwest Oil&Gasfield Company，2011．

[15]J．本斯迪德，P．巴恩斯．水泥的結構和性能[M]．北京：化學工業出版社，2009：60-63．

BENSTED J，BARNES P．Structure and performance of cements[M]．Beijing：Chemical Industry Press，2009：60-63．

[16]國家質量監督檢驗檢疫總局，中國國家標準化管理委員會．GB／T 8077—2012混凝土外加劑勻質性試驗方法[S]．北京：中國標準出版社，2013．

State Administration of Quality Supervision Inspection and Quarantine，Chinese National Standardization Management Committee．GB／T 8077-2012 Methods for testing uniformity of concrete admixture[S]．Beijing：Standards Press of China．2013．







本文作者：李明  楊雨佳  張冠華  鄭友志  程小偉  郭小陽

作者單位：西南石油大學材料科學與工程學院

  “油氣藏地質及開發工程”國家重點實驗室·西南石油大學

  中國石油西南油氣田公司采氣工程研究院
