摘 要

摘　要：分段壓裂水平井在國內的應用愈來愈廣泛，但對其滲流機理及滲流特征的認識還不夠明確，由于頁巖氣井特殊的生產方式，對其試井分析的研究基本上還處于空白狀態。為此，首先研究

摘　要：分段壓裂水平井在國內的應用愈來愈廣泛，但對其滲流機理及滲流特征的認識還不夠明確，由于頁巖氣井特殊的生產方式，對其試井分析的研究基本上還處于空白狀態。為此，首先研究了水平井分段壓裂產生的裂縫形態，進而系統分析了分段壓裂水平井在開發過程中的主要滲流特征及其在雙對數曲線上的特征表現，考慮頁巖儲層的特殊性，給出了頁巖氣井生命期內通常表現出的滲流形態；結合中國第一口頁巖氣分段壓裂水平井——W201-Hl井的壓力恢復測試數據，分析了該井在壓力恢復雙對數圖上表現出的滲流特征，明確了該井在測試期表現出的徑向流應屬早期徑向流，并驗證了該井在未來l年內的生產均處于復合線性流階段；通過前后3次壓力恢復試井曲線的對比分析，指出要展現頁巖氣分段壓裂水平井完整的滲流流態及其演化過程，獲取準確的儲層與裂縫參數，需要較長的關井時間，確保壓力計盡量靠近水平段位置，并選擇合適的關井點以最大限度地降低井儲和井筒積液的影響。

關鍵詞：頁巖氣藏  水平井  分段壓裂  滲流特征  試井  分析  四川盆地

Seepage behavior and well testing in horizontal shale gas wells under multi-stage fracking

Abstract：Multi stage fracking has been more and more widely applied to horizontal wells in China．However，its seepage behavior and characteristics have not yet thoroughly understood，and well test analysis has been seldom made for shale gas wells due to their unique production mode．In view of this，we firstly studied the geometry of fractures generated in multi-stage fracking for a horizontal well；then，systematically analyzed the main seepage features of the multi stage fractured horizontal well during fracture treatment and the characteristics on log-log plot；finally，derived the common seepage form within the life cycle of the well considering the particularity of a shale gas reservoir．Specifically，well W201 H1，the first shale gas horizontal well under multi stage fracking in China，was taken as a case study．Based on its pressure buildup test data，we analyzed its seepage characteristics with Dressure buildup log-log plot．According to the analysis，we found out that the radial flow in the test is at its early stage，and validated that the flow would be of a combined linear type in the production of the flowing one year．By comparing and analyzing the data in 3 times of pressure buildup tests，we discovered that in order to reveal the complete seepage flow state and evolution of shale gas horizontal wells under multi-stage fracking，and to obtain accurate reservoir and fracture parameters，it is necessary to ensure a relativelv long shut-in period，to make the pressure gauge as close as possible to the horizontal interval，to adopt appropriatc shut-in Dlace，and there by，to minimize the impacts of well store and shaft liquid loading．The research achievements are instructive to shale gas develoDillent．

Keywords：shale gas reservoir，horizontal well，multi stage fracking，seepage characteristics，well test，analysis，Sich Llan Basin

美國頁巖氣開發取得了巨大的成功，水平井分段壓裂技術的突破是推動頁巖氣革命的關鍵因素之一^[1-2]。分段壓裂水平井滲流機理既不同于壓裂直井，也不同于傳統的單裂縫壓裂水平井，又鑒于頁巖氣儲層的特殊性，頁巖氣分段壓裂水平井滲流機理極復雜^[3-4]。目前國內外關于頁巖氣分段壓裂水平井滲流機理的研究基本上是建立在理論模型的基礎上開展的，未能結合頁巖氣井的生產實際情況^[4-9]。國內頁巖氣井生產期較短^[10]，壓力恢復試井是研究頁巖氣井滲流特征最主要的手段之一。中國石油西南油氣田公司于2012年開展了中國第一口頁巖氣分段壓裂水平井——W201-H1井的壓力恢復測試。筆者從理論上分析了分段壓裂水平井的滲流特征及流態演化過程，結合W201-Hl井的試井?dāng)?shù)據，探討了頁巖氣分段壓裂水平井的滲流機理及滲流特征。

1　裂縫形態

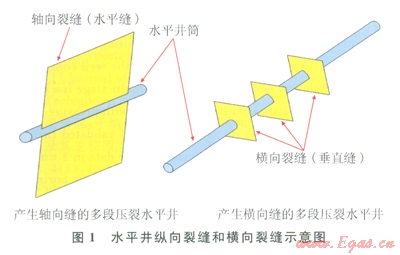

通常水平井分段壓裂裂縫存在2種極限情況：縱向和橫向(圖1)。當水平井井筒方位與最大水平主應力方位垂直時，可產生橫向裂縫；當兩者方位一致時，可產生軸向裂縫(縱向裂縫)；當兩者夾角處于其他情況時，裂縫形態會非常復雜。由于水平井軸向裂縫有效泄流面積相對橫向裂縫來說小很多，一般希望水平井壓裂產生橫向裂縫作為裂縫網絡的主裂縫。頁巖氣井最佳的壓裂效果是產生垂直于水平井段的橫向主裂縫的同時，產生垂直于橫向裂縫的二級裂縫，以提高裂縫與地層的接觸面積，有利于頁巖氣的解吸附和氣體在儲層中的流動。據統計，水平井分段壓裂的裂縫以橫向裂縫為主^[3-5]。



2　分段壓裂水平井流態特征

由于頁巖儲層水平井分段壓裂通常以橫向縫(垂直縫)為主，下面就以產生橫向縫的分段壓裂水平井的生產為例，從理論上分析頁巖儲層分段壓裂水平井的滲流特征及流態演化過程。

2．1　井儲效應

井儲效應出現在氣井開井或關井的短時間內，其影響持續時間較短。對分段壓裂水平井而言，井儲效應又分為井筒存儲效應和裂縫存儲效應，根據井簡體積和裂縫體積的大小不同，兩者在井儲效應中發揮的作用不同。

2．2　早期線性流

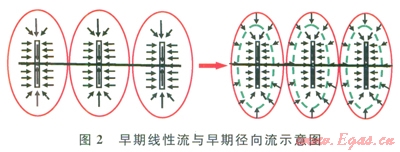

分段壓裂水平井早期第一個明顯的流態是垂直于裂縫的線性流動，即早期線性流(圖2)。如果裂縫導流能力與儲層滲流能力相當，通常還會在早期線性流之前出現雙線性流，即氣體由裂縫流向井筒的線性流和由儲層流向裂縫的線性流；如果裂縫導流能力遠大于儲層的滲流能力，則通常只會出現氣體由儲層流向裂縫的線性流^[11]。甲-期線性流的持續時間取決于裂縫規模。



2．3　早期徑向流

如果裂縫間距夠大，早期線性流之后就會出現早期徑向流。分段壓裂水平井的早期徑向流發生在單個裂縫內部，類似于未壓裂水平井的系統徑向流，而垂直縫就類似于未壓裂的水平段。早期徑向流的持續時間取決于裂縫間距和滲透率的大小，如何裂縫間距較小，滲透率較高，則該流態特征小明顯(被其他流態掩蓋)或者不會出現此種流態^[12-14]。

2．4　裂縫邊界流

隨著氣井生產的進行，壓力波進一步向儲層內部傳遞。在某一時間點，相鄰裂縫間的壓力擾動前緣匯合，這樣就會裂縫干擾效應，此時對應的流動為裂縫邊界流。

2．5　復合線性流

裂縫邊界流之后，壓力擾動將逐漸覆蓋儲層有效壓裂體積的整個范圍，并進入復合線性流，其特征如同氣體流入一條大的裂縫。該流態不是一個單純的線性流，而是垂直于水平井筒的線性流為主導，水平井段兩端的流線則成橢圓形，兩端的橢圓流的效應小于垂直水平井筒的線性流。

2．6　系統徑向流和外邊界效應

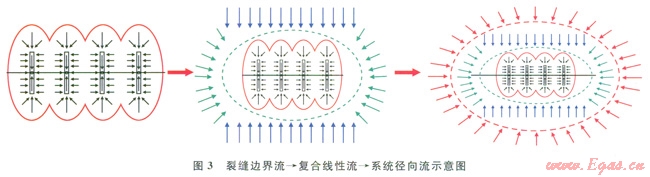

如果頁巖氣井生產時間夠長，隨著泄流面積的增大，整個水平井段和裂縫系統就如同l口影響范圍擴大了的直井，在距離水平井段和裂縫系統較遠的儲層內就會出現系統徑向流(圖3)。對于頁巖氣井l而言，由于滲透率較低，系統徑向流出現的時間很晚，在頁巖氣井的整個生命期內一般不會出現系統徑向流^[15]。



在復合線性流后，壓力擾動會進一步向周?chē)鷥?chǔ)層傳播。基于儲層的兒何形狀和邊界條件，可能會出現以下3種情況：封閉邊界(擬穩態)、定壓邊界或無限大邊界。

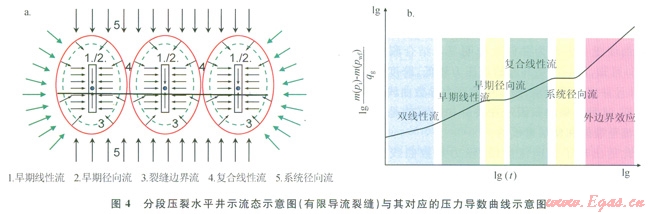

對一特定的頁巖儲層來說，分段壓裂水平井只能產出有效壓裂體積內小范圍的氣體，且由于儲層滲透率極低^[3，8，16]，壓力擾動傳播速度非常慢，在水平井的生產過程中，除了井儲效應外，一般會出現圖4-a中的流態：早期線性流一早期徑向流一裂縫邊界流一復合線性流，而系統徑向流在頁巖氣井的生命期內通常不會出現，而理論計算得出的外邊界效應要在L百年之后才能看到。按照流態出現的順序，雙對數曲線上的壓力導數曲線示意圖如圖4-b所示。



3　壓力恢復試井分析

國內頁巖氣井生產時間較短，不能從生產動態數據來完整地揭示頁巖氣藏分段壓裂水平井的滲流特征，而壓力恢復試井則能用相對較短的關井時間來展現其完整的流態演化，下面就從中國第一口頁巖氣水平井——W201-Hl井的壓力恢復試井開展分析。

3．1　氣井基本情況及測試數據質量評價

W201-Hl井于2011年7月完成水平段ll級壓裂施工，創造了當時國內頁巖氣水平井壓裂段數最多、單井用液量最大、施工排量最大、連續施工時間最長等多項紀錄。

W201-H1井壓裂液返排程度較低，存在較為嚴重的井筒積液。該井投產時控制井口壓力生產，初始產氣量為l.34×10⁴m³／d，關井前氣井日均產氣量為1.13×10⁴m³。

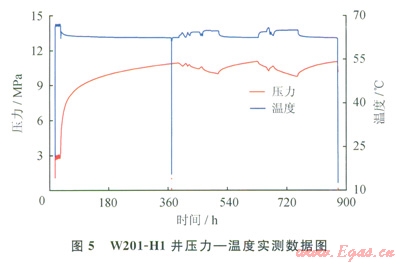

該井首先開展了30d的壓力恢復測試，此后又開展了“兩開兩關”共20d的修正等時試井，測試獲取的壓力、溫度如圖5所示。測試數據質量良好，達到預期的試井目的。



3．2　壓力恢復試井曲線診斷與特征分析

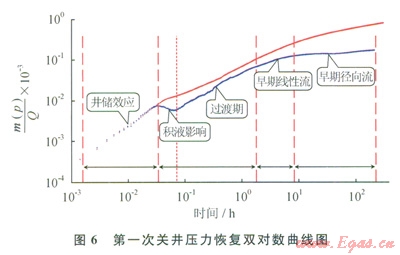

第一次關井(關井時間為30d)壓力恢復雙對數圖如圖6所示。



W201-H1井水平井段較長，壓裂規模較大，在雙對數曲線圖上表現為井儲效應明顯。結合測試數據(圖5)可知，第一次關井起始點壓力較低，跨度范圍較大，并且井底積液嚴重，圖6中的壓力導數曲線出現了負斜率，這種現象應歸因于在關井初期可能是井筒積液回流至裂縫和儲層造成的。

此后出現了徑向流階段(壓力導數曲線接近水平)。對于出現的線性流和徑向流，筆者認為應該是早期線性流和早期徑向流。

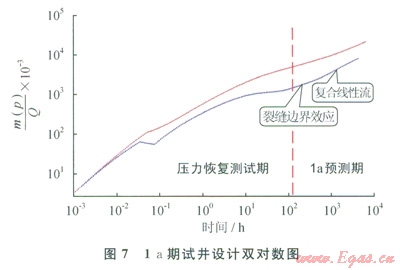

為了驗證分析中的線性流和徑向流分別是早期線性流和早期徑向流，應用最新試井分析軟件中的分段壓裂水平井模塊，通過試井解釋參數開展一個la期的試井設計(設計氣井日產氣1.0×10⁴m³)，以全面展現氣井滲流特征(圖7)。



從圖7中的la預測期可以看出，壓力恢復測試期過后表現為裂縫邊界流和復合線性流特征，氣井生產1a仍然沒有出現系統徑向流和外邊界效應，同時也驗證了測試期出現的線性流和徑向流分別為早期線性流和早期徑向流。

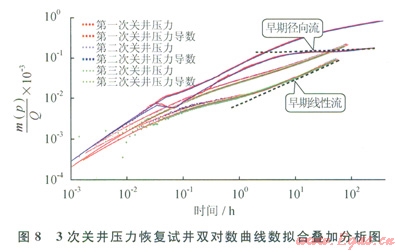

將“兩開兩關”修正等時試井中的2次壓力恢復雙對數曲線與將第一次關井壓力恢復雙對數曲線相疊加，通過優化調整模型參數，雙對數曲線擬合如圖8所示。



從圖8中可以看出，后2次關井壓力恢復雙對數圖明顯不同于第一次關井壓力恢復雙對數圖，這歸因于后2次關井壓力起始點較高，壓力跨度范圍較小，井儲效應和井底積液的影響大大減小，壓力導數曲線沒有出現負斜率。后2次關井由于關井時間較短，僅有5d，主要表現出早期線性流特征，沒有出現徑向流。因此，要展現頁巖氣分段壓裂水平井井比較完整的流態特征，獲取準確的儲層和裂縫參數，需要較長的關井時間，確保壓力計盡量靠近水平段位置，并選擇合適的關井點以最大限度地降低井儲和井底積液的影響。

4　認識與結論

1)頁巖氣分段壓裂水平井以橫向縫為主，滲流形態依次表現為：(井筒與裂縫)井儲效應®早期線性流(或雙線性流)®裂縫邊界流®復合線性流®系統徑向流®外邊界效應，在頁巖氣井的生命期內通常只出現前4種流態。

2)W201-Hl井第一次關井壓力恢復雙對數曲線中出現的負斜率是井底積液回流所造成的，早期線性流特征不明顯，表現出的徑向流應為早期徑向流，且該井未來1年內的生產均處于復合線性流階段。

3)即使對于同一口分段壓裂水平井在同一測試期內開展試井測試，由于關井點不同，關井壓力恢復時間長短不同，其壓力恢復雙對數曲線也會差別較大，表現出的滲流形態也不同。

4)要展現頁巖氣分段壓裂水平井井比較完整的流態特征，獲取準確的儲層和裂縫參數，需要較長的關井時間，確保壓力計盡量靠近水平段位置，并選擇合適的關井點以最大限度地降低井儲和井底積液的影響。



參考文獻

[1]CURTIS J B．Fractured shale gas systems[J]．AAPG Bulletin，2002，86(11)：l921-1938．

[2]GALE J F W，REED R M，HOLDER J．Natural fractures in the Barnett Shale and their importance for hydraulic fracture treatment[J]．AAPG Bulletin，2007，9l(4)：603-622．

[3]張小濤，吳建發，馮曦，等．頁巖氣藏水平井分段壓裂滲流特征數值模擬[J]．天然氣工業，2013，33(3)：47-52．

ZHANG Xiaotao，WU Jianfa，FENG Xi，et al．Numerical simulation of seepage flow characteristics of muhi-stage fracturing(MSF)in horizontal shale gas wells[J]．Natural Gas Industry，2013，33(3)：47-52．

[4]李道倫，徐春元，盧德唐，等．多段壓裂水平井的網格劃分方法及其頁巖氣流動特征研究[J]．油氣井測試，2013，22(1)：13-16．

LI Daolun，XU Chunyuan，LU Detang，et al．Grid and pressure transient analysis for multi-stage fractured horizontal well in shale gs reservoir[J]．Well Testing，2013，22(1)：13-16．

[5]任俊杰，郭平，王德龍，等．頁巖氣藏壓裂水平井產能模型及影響因素[J]．東北石油大學學報，2012，36(6)：76-81．

REN Junjie，GUO Ping，WANG Delong，et al．Productivity model of fractured horizontal wells in shale gas reservoirs and analysis of influential factors[J]．Journal of Northeast Petroleum University，2012，36(6)：76-81．

[6]張士誠，牟松茹，崔勇．頁巖氣壓裂數值模型分析[J]．天然氣工業，2011，31(12)：81-84．

ZHANG Shicheng，MOU Songru，CUI Yong．Numerical simulation models with hydraulic fracturing in shale gas reservoirs[J]．Natural Gas Industry，2011，31(12)：81-84．

[7]段永剛，李建秋．頁巖氣無限導流壓裂井壓力動態分析[J]．天然氣工業，2010，30(10)：26-29．

DUAN Yonggang，LI Jianqiu．Transient pressure analysis of infinite conductivity fractured wells for shale gas[J]．Natural Gas Industry，2010，30(10)：26-29．

[8]李建秋，曹建紅，段永剛，等．頁巖氣井滲流機理及產能遞減分析[J]．天然氣勘探與開發，2011，34(2)：34-37．

LI Jianqiu，CAO Jianbong，DUAN Yonggang，et al．Seepage mechanism and productivity decline of shale-gas well[J]．Natural Gas Exploration and Development，2011，34(2)：34-37．

[9]程遠方，董丙響，時賢，等．頁巖氣藏三孔雙滲模型的滲流機理[J]．天然氣工業，201 2，32(9)：44-47．

CHENG Yuanfang，DONG Bingxiang，SHI Xian，et al．Seepage mechanism of triple-porosity／dual-permeability model for shale gas reservoirs[J]．Natural Gas Industry，2012，32(9)：44-47．

[10]李欣，段勝楷，侯大力，等．多級壓裂頁巖氣水平井的不穩定生產數據分析[J]．天然氣工業，2012，32(12)：44-48．

LI Xin，DUAN Shengkai，HOU Dali，et al．An analysis of unsteady data of multi-fractured horizontal shale gas wells[J]．Natural Gas Industry，2012，32(12)：44-48．

[11]CIPOLLA C L，LOLON E P，ERDl．E J C．Modeling well performance in shale-gas reservoirs[C]//paper l25532 presented at the SPE／EAGE Reservoir Characterization and Simulation Conference，l9-2l October 2009，Abu Dhabi，UAE．New York：SPE，2009．

[12]MEDEIROS F，OZKAN E．Productivity and drainage area of fractured horizontal wells in tight gas reservoirs[C]// paper l08110 presented at the Rocky Mountain Oil＆．Gas Technology Symposium，16-18 April 2008，Denver，Colorado，USA．New York：SPE，2008．

[13]BAIHLY J，ALTMAN R，MALPANI R，ct al．schlum berger．Shale gas production decline trend comparison overtime and basins[C]//paper l35555 presented at thc SPE Annual Technical Conference and Exhibition，19-22 September 2010，Florence，Italy．New York：SPE，2010．

[14]A1-AHMADI HASAN A，ALMARZOOQ ANAS M．Application of linear flow analysis to shale gas wells  field cases[C]//paper l30370 presented at the SPE Unconven tional Gas Conference，23-25 February 2010，Pittsburgh，Pennsylvania，USA．New York：SPE，2010．

[15]BELL R O，WATTENBARGER R A．Rate transient analysis in naturally fractured shale gas reservoirs[C]//paper 114591 presented at the CIPC／SPE Gas Technology Sym：posium 2008 Joint Conference，16-19 June 2008，Calgary．Alberta，Canada．New York：SPE，2008．

[16]李治平，李智峰．頁巖氣納米級孔隙滲流動態特征[J]．天然氣工業，2012，32(4)：50-53．

LI Zhiping，LI Zhifeng．Dynamic characteristics of shale gas flow in nano pores[J]．Natural Gas Industrv．2012．32(4)：50-53．



本文作者：劉曉旭  楊學鋒  陳遠林  吳建發  馮曦

作者單位：中國石油西南油氣田公司勘探開發研究院

  中國石油西南油氣田公司開發部
