摘要：分析現有埋地燃?xì)夤艿绹?yán)密性試驗方法的缺點，提出一種基于管壁溫度測量的嚴密性試驗方法。該方法特點：測量管外壁溫度，根據經驗公式換算為管內介質的溫度，提高了溫度測量精度；在試驗過程中，全程動態檢測管內壓力降的變化，準確掌握泄漏情況；針對各種試驗用壓力表量程，采用不同的允許壓力降作為嚴密性試驗的合格判據。

關鍵詞：  埋地燃?xì)夤艿溃?span lang="EN-US">  嚴密性試驗；  溫度測量；  壓力降

Tightness Test of Buried Gas Pipeline Based on Measurement of Pipe Wall Temperature

Abstract：The shortcomings of existing tightness test methods of buried gas pipeline are analyzed，and a tightness test method based on measurement of pipe wall temperature is proposed．The method has the following characteristics：the measured outside pipe wall temperature is converted to the medium temperature inside the pipe according to the empirical formula，so the precision of temperature measurement is improved；the pressure drop inside the pipe is dynamically measured during the test process，and the gas leakage is precisely ascertained；in the light of different measurement ranges of testing pressure meters，the different allowable pressure drop values are used as acceptance criterion of tightness test．

Key words：buried gas pipeline；tightness test；temperature measurement；pressure drop

1 概述

燃?xì)夤艿赖膰?yán)密性試驗是檢驗燃?xì)夤艿蕾|(zhì)量合格與否的關鍵步驟^[1-2]。目前城市燃?xì)夤艿绹?yán)密性試驗結果判定按照CJJ 33-2005《城鎮燃?xì)廨斉涔こ淌┕ぜ膀炇找?guī)范》(以下簡稱《規范》)進行，《規范》規定嚴密性試驗在持續24 h穩壓時間內，修正壓力降小于133 Pa為合格，這種判定方法需要準確測量試驗開始和結束時的試驗介質溫度。另外，修正壓力降小于l33 Pa的判定標準，在實際操作過程中存在管內壓力降計算精度較低、嚴密性判據設置不盡合理等問題，嚴重影響嚴密性試驗結論的可靠性，甚至導致誤判，使燃?xì)夤艿肋\行產生很大的安全隱患^[3]。因此，本文針對現行規范中存在的小合理性，提出管內介質溫度、管內壓力降計算和嚴密性試驗合格判定的新方法。

2 試驗方法

2．1  現有燃?xì)夤艿绹?yán)密性試驗方法

根據《規范》的規定，埋地燃?xì)夤艿绹?yán)密性試驗在強度試驗合格、管道全線回填后進行，嚴密性試驗穩壓的持續時間為24 h，修正壓力降小于l33 Pa為合格。修正壓力降應按式(1)計算：

式中  Δp——修正壓力降，Pa

      p₁、p_a1——試驗開始時的管內氣體壓力、大氣壓力，Pa

      p₁、p_a2——試驗結束時的管內氣體壓力、大氣壓力，Pa

      t₁、t₂——試驗開始、結束時的管內氣體溫度，℃

現有的燃?xì)夤艿绹?yán)密性試驗方法存在以下不足：

①管內介質溫度測量精度較低。目前常用的溫度測量方法采取在閥門井的放散管或試驗管道上開孔焊接短管，裝設溫度計，測得的溫度受環境的影響較大；或者直接將溫度計插入管道上部的土壤中，測得的溫度是管道周圍的土壤溫度，與管內介質溫度存在一定差異；或者在管段的末端裝設盲板，在盲板上焊接短管，裝設壓力表和溫度計，這種方法只能測得管道兩端及其鄰近管道內的介質溫度，與整根管道內介質的溫度存在較大的誤差。

②修正的壓力降計算只考慮試驗開始時和結束時兩種狀態，試驗過程沒有考慮，因此會影響試驗結果的可靠性。

③判斷管道嚴密與否，采用統一的修正壓力降小于133 Pa為判斷標準，缺乏合理性和實際可操作性。采用修正壓力降小于l33 Pa為判斷標準，對于試驗壓力在0．1 MPa以下的情況是可行的，但如果試驗壓力大于等于0．1 MPa，壓力表的讀數誤差將大于等于133 Pa，無法準確判斷試驗管道的嚴密性。

2．2 基于管壁溫度測量的嚴密性試驗方法

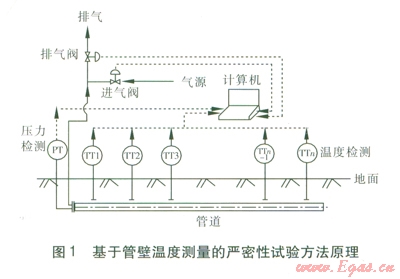

如上所述，采用現有的嚴密性試驗方法無法準確判斷燃?xì)夤艿赖膰?yán)密性情況，因此本文提出一種基于管壁溫度測量的嚴密性試驗方法。該方法原理見圖l，具有下列特點：

①管內溫度測量比較準確

該方法通過粘貼在管外壁上的熱電阻傳感器測量管壁溫度，再根據不同材料管道的經驗公式換算為管內介質溫度。這種管內溫度測量方法的精度大大提高。同時考慮管道長度方向溫度分布不均的影響，在溫度測量受環境影響較小的管段沿管道長度布置l個或多個溫度測點，把測得的溫度平均值作為測量時刻的管壁溫度。

②動態檢測管內壓力降

在嚴密性試驗持續24 h的穩壓時間內，每隔0．5 h測量一次管內壓力和溫度，計算修正壓力降。在試驗周期內，只要有l次修正壓力降大于規定值，即判定嚴密性試驗不合格。因此，在新的試驗方法中，修正壓力降計算公式見式(2)。

式中  Δp_i——第i次檢測得到的修正壓力降，Pa

      p₀、p_a0——試驗開始時管內氣體壓力、大氣壓力，Pa

      p_i、pa_i——第i次檢測的管內氣體壓力、大氣壓力，Pa

      t₀、t_i——試驗開始時、第i次檢測的管內氣體溫度，℃

這種壓力降計算方法能反映試驗全過程的嚴密性情況，避免現有試驗方法只考慮試驗開始和結束兩種工況可能帶米的誤判。

③采用與壓力等級對應的壓力降許用值

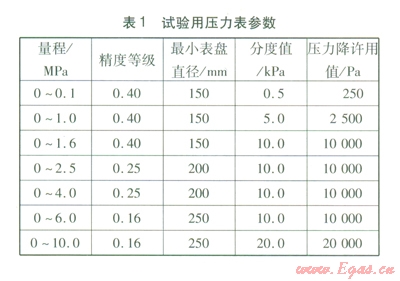

CJJ 33-2005把壓力降l33 Pa作為嚴密性試驗合格判據，其含義是不允許有壓力降。因為采用水銀壓力計測量壓力降時，最小刻度lmm汞柱對應的壓力為133 Pa。這個值實際上是當試驗壓力在0．1 MPa以下，采用水銀壓力計時產生的最大讀數誤差。因此，l33 Pa的規定明顯不合理。試驗用壓力表的量程規定為試驗壓力的1．5～2倍，針對不同的試驗壓力，試驗用壓力表的精度等級、表盤直徑和分度值均有具體規定，見表l。

即使取量程為0～0．1 MPa的壓力表，其分度值為0．5 kPa，一般讀數誤差為250 Pa，大于標準中規定的l33 Pa，用這樣的壓力表來測量基本不能滿足計算修正壓力降的要求。表l中其他壓力表的分度值遠大于0．5 kPa，讀數誤差更大。因此，CJJ 33-2005提出的允許壓力降在實際中沒有可操作性。

本文針對各種試驗用壓力表量程，選取不同壓力降許用值，見表l。這樣規定的壓力降是讀數誤差，實際上相當于不允許泄漏。

3 試驗系統組成

基于管壁溫度測量的埋地燃?xì)夤艿绖討B(tài)嚴密性試驗系統包括硬件和軟件兩部分，見圖1。

硬件主要包括：

①壓力測量系統：選取l個或多個合適的壓力測量點，安裝壓力表，測量管內的壓力。試驗用壓力表的量程根據試驗壓力選定，一般為試驗壓力的1．5～2倍，精度等級和分度值見表l。

②溫度測量系統：將熱電阻傳感器粘貼于試驗管道外壁，外面覆蓋保護傳感器的防潮和保溫層，再外加管道保溫。考慮溫度在管道軸向分布不均，沿管道長度布置1個或多個溫度測點，取平均值作為管壁溫度。

③計算機控制系統：根據試驗要求對壓力和溫度進行定期測量，并轉換為標準信號。對試驗過程中的進氣和排氣程序進行控制。

④加壓和泄壓系統：由氣源、進氣閥、排氣閥和相應管路組成。

軟件主要包括：試驗順序控制程序，數據采集、存儲和處理系統：溫度和壓力信號的采集、管內介質溫度換算、修正壓力降計算和嚴密性的判斷等。

4試驗步驟

①敷設埋地試驗管段，安裝嚴密性試驗系統，并啟動計算機測試平臺。

②在試驗管段內注人壓縮空氣，直到管道內壓力達到所需要的試驗壓力為止，通過計算機測試平臺自動記錄初始管內壓力p₀管外壁溫度t₀^b和試驗現場大氣壓力p_a0。

③通過計算機測試平臺定期檢測管內壓力p_i，管外壁溫度t_i^b和試驗現場大氣壓力p_ai，計算修正壓力降Δp_i。

④嚴密性試驗結果判斷：在連續24 h試驗過程中，如果修正壓力降卸。均小于許用值，則該試驗管段嚴密性試驗合格。否則，只要出現1次壓力降超過許用值的情況，嚴密性試驗不合格。

參考文獻：

[1] 安國鋒．淺談城市鋼質燃?xì)夤艿罋鈮涸囼灧椒?span lang="EN-US">[J]．山西建筑，2010，36(26)：l66-167．

[2] 范金暉．誤差對燃?xì)夤艿绹?yán)密性試驗的影響[J]．煤氣與熱力，2009，29(2)：B27-B29．

[3] 劉鑫．城鎮燃?xì)廨斉涔こ虈?yán)密性試驗分析[J]．上海煤氣，2009(1)：8-10．

本文作者：潘柏定    徐松強   盧志明

作者單位：嘉興市特種設備檢測院   嘉興市燃?xì)饧瘓F(tuán)有限公司  浙江工業大學 機械工程學院
