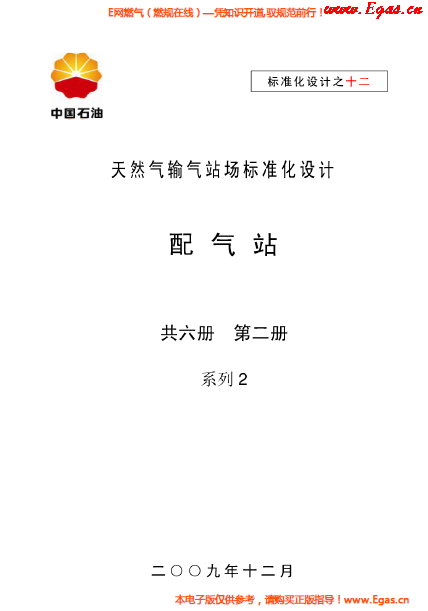

天然氣輸氣站場標準化設計-——配氣站系列2

摘 要

天然氣輸氣站場標準化設計-——配氣站系列2：2）設計壓力為2.5MPa，運行壓力為1.6～2.4MPa；3）建設規模為50×104m3/d
；
本設計配氣站初步設計主要內容包括：
1.1.1 配氣站（系列2）工藝流程標準化；
1.1.2 相關的防腐、自控、通信、供配電、給排水、總圖、建筑等配套工程的設計。
1.2 設計適用范圍
1.2.1標準化設計適用的范圍
本系列標準化設計適用于：
1）輸送介質符合《天然氣》（GB17820-1999）天然氣Ⅱ類氣技術指標；
2）設計壓力為2.5MPa，運行壓力為1.6～2.4MPa；
3）建設規模為50×104m3/d；
4）設計溫度為常溫。
1.3 工程概況
1.3.1 工藝
配氣站標準化設計包括：進站截斷閥組（模塊2）、分離除塵系統（模塊4），調壓系統（模塊5）、計量系統（模塊6），具體內容詳見DWG-0202儲01。
1.3.2 防腐
配氣站標準化設計的防腐部分包括：露空管道、埋地管道和設備的外防腐層。
埋地管道除與干線規格一致的進出站管道采用三層PE加強級防腐層外，其余均采用聚乙烯膠粘帶外防腐層，露空管道設備采用聚氨酯涂料防腐。
1.3.3 自動控制
配氣站標準化設計的自控部分包括：流量計算機系統、火災報警系統的設計。
配氣站采用流量計算機監視和站場單體設備就地手動操作控制的一級控制模式。
1.3.4 供配電
配氣站標準化設計的供配電部分包括：變配電、動力、照明、防雷、防靜電、接地。外電線路不包括在本設計范圍之內。
根據現場及供電網絡覆蓋情況，就近從當地供電部門10kV架空線路上T接1回路外電線路作為站場主供電源。
1.3.5 通信
配氣站標準化設計的通信部分包括：數據通信、話音通信、工業電視、有線電視/衛星電視、綜合布線。
1.3.6 給排水
配氣站標準化設計的給排水部分包括：給水、排水、消防設計。
1.3.7 總圖
配氣站標準化設計的總圖部分包括：配氣站的總圖設計。
1.3.8 建筑 配氣站標準化設計的建筑部分包括：綜合值班室。設計理念、功能用房、設備配置、設計風格、建設水平和視覺形象標識等執行中國石油天然氣股份有限公司天然氣與管道分公司發布的《油氣管道工程站場建筑及總圖標準圖集》和中國石油西南油氣田公司頒發的《天然氣集輸站場總圖建筑設計標準》相關要求。據站場所處位置和規劃要求選用，優先推薦四坡屋面風格建

目   錄

1 總論.................................................................1
1.1 設計內容............................................................1
1.2 設計適用范圍........................................................1
1.3 工程概況............................................................1
1.4 安全防護措施........................................................2
2 站場工藝標準化設計....................................................4
2.1 配氣站標準化設計....................................................4
2.2 設備選型............................................................5
2.3 管道強度計算........................................................6
2.4 管道材質選擇........................................................7
2.5 焊接、檢驗及試壓....................................................7
3 管道防腐.............................................................9
3.1 設計范圍............................................................9
3.2 防腐方案............................................................9
3.3 埋地管道及設備外防腐................................................9
3.4 露空管道及設備外防腐................................................9
3.5 陰極保護系統輔助設施...............................................10
4 自動控制............................................................12
4.1設計范圍...........................................................12
4.2自控方案及水平.....................................................12
4.3 檢測與控制.........................................................12
4.4 儀表及自動控制系統選型.............................................12
5通信.................................................................14
5.1設計范圍...........................................................14
5.2設計方案...........................................................14
6 總圖................................................................16
6.1 設計范圍...........................................................16
6.2 總圖布置...........................................................16
7 建筑與結構..........................................................18
7.1 建筑...............................................................18
7.2 建筑裝修...........................................................19
7.3 房間配置...........................................................19
8 供配電..............................................................22
8.1 設計范圍...........................................................22
8.2 用電負荷及等級.....................................................22
8.3 供電電源...........................................................22
8.4 供配電.............................................................22
8.5 計量...............................................................22
8.6 動力配電及線路敷設方式.............................................22
8.7 照明...............................................................23
8.8 防雷、防靜電及接地.................................................23
8.9 采暖通風...........................................................24
9 給排水及消防.........................................................25
9.1 給排水.............................................................25
9.2 消防...............................................................26
