聚乙烯燃氣管道帶壓不停氣連接

摘 要

摘要：介紹了已運行燃氣管道與新建聚乙烯燃氣管道的連接技術。工程實踐表明，實施帶壓不停氣連接作業技術可行，效果良好。關鍵詞：聚乙烯燃氣管道；帶壓不停氣作業；管道施工Hot Tappin
摘要：介紹了已運行燃氣管道與新建聚乙烯燃氣管道的連接技術。工程實踐表明，實施帶壓不停氣連接作業技術可行，效果良好。
關鍵詞：聚乙烯燃氣管道；帶壓不停氣作業；管道施工
Hot Tapping of PE Gas Pipeline
ZHAO Xia，LI Guang-hui
Abstract：The connection technologies of already operated gas pipeline with new-built PE gas pipeline are introduced. The engineering practice shows that the implementation of hot tapping operation is feasible in technology and excellent in efficiency.
Key words：PE gas pipeline；hot tapping operation；pipeline construction
1 概述
    聚乙烯燃氣管道以其耐腐蝕、壽命長、重量輕、易彎曲、運輸及安裝費用低等特點，在新建中、低壓燃氣管道中被大量推廣應用[1～6]。然而該種材質管道在實際使用中存在的最大問題就是已運行管道與新建管道連接的技術問題。根據CJJ 63—2008《聚乙烯燃氣管道工程技術規程》要求，聚乙烯燃氣管道連接應采用電熔連接(電熔承接連接、電熔鞍形連接)或熱熔連接(熱熔承插連接、熱熔對接連接、熱熔鞍連接)，不得采用螺紋連接和粘接。聚乙烯管道與金屬管道連接必須采用鋼塑過渡接頭連接。鋼塑過渡接頭的鋼管端與鋼管連接一般采用焊接、法蘭連接等。目前在兩條新建燃氣PE管道的連接作業方面已有成熟和規范的操作方法[7～9]，然而在已運行燃氣管道與新建燃氣管的連接作業中，特別是在已運行管道無法停氣降壓的情況下，實施管道連接作業，存在著局限性和操作不便等問題[10～14]。對此，我們對新建燃氣管道與已運行燃氣管道多種連接方法進行對比分析，并從降低氣量損失、方便管道連接作業、最大限度地減少對用戶的供氣影響等角度，研究聚乙烯管道帶壓不停氣連接技術。
2 鋼塑過渡帶壓不停氣管道連接作業法

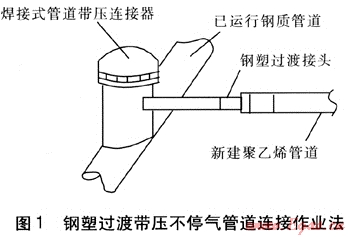

鋼塑過渡帶壓不停氣管道連接作業法見圖1。本作業方法適用于各種規格已運行鋼質燃氣管道與新建聚乙烯燃氣管道的連接。將焊接式管道帶壓連接器與已運行鋼質燃氣管道焊接牢固、連接器出氣端與鋼塑過渡接頭連接。待管道連接完成后，通過專用電動開孔機可實現新建聚乙烯管道帶壓不停氣作業。該管道連接作業方法選用目前技術成熟、已被廣泛應用的鋼質管道帶壓不停氣管道連接法，其優點在于不影響燃氣管道的正常運行，不影響任何用戶的正常用氣。

    新管道試壓合格、經公司批準后實施不停氣開孔作業，具體操作步驟如下：
    (1) 認真閱讀PE管道連接件出廠說明書及技術要求。
    (2) 將需要電熔套管連接的部位清理干凈，用專用電動銑刀刮去表層的污損面。
    (3) 將鋼塑過渡接頭的聚乙烯管端插入電熔套管一半處停止；電熔套管另一端套在新建聚乙烯燃氣管道上，插至電熔套管的另一半位置。
    (4) 連接電熔機(需要220V電源)，將電熔機上的兩根導線插在電熔套管上的兩個插座內(沒有反正之分)，再按照實際管徑來設定電熔加熱時間，電熔加熱時間按管徑有具體的規定，到規定時間后電熔機自動關機。在電熔套管上有兩個觀察點，在電熔自動完成后，電熔套管上的觀察點會自動隆起，證明此次電熔結束并且合格。
    (5) 按管徑的大小有回涼時間的技術要求。在回涼過程中不允許移動和碰撞電熔施工操作部位。
    (6) 將鋼塑過渡接頭的金屬端焊接在管道帶壓連接器的出氣口端(成品件上有標志)，此焊口要經無損檢測合格。
    (7) 將管道帶壓連接器的進氣口(成品件上有標志)以鞍形焊接方式焊接在原有的帶氣管道上，并對此焊口進行磁粉或著色無損檢測，合格后才可視為此工藝完成。
    (8) 進行此施工段試壓，試壓介質為壓縮空氣，合格后放掉壓縮空氣。
    (9) 卸下管道帶壓連接器的頂部封蓋，將專用銑具從封蓋口處放入，連接220V電源，打開電源后，銑具工作。銑具工作過程在人工的監視下自動完成。
    (10) 當銑具自動停止后，切斷電源并移至遠處。拔出銑具后管道帶壓連接器會自動將出氣口封閉，以防止燃氣泄出。
    (11)將管道帶壓連接器的封蓋按照原位置裝好。
    (12)進行管道置換。將新建管道末端的放散口打開放氣，取樣檢測合格后關閉放散閥門。
    (13)回到管道帶壓連接器處，用儀器檢測封蓋否連接緊密。
    (14)進行作業坑的回填、夯實，在距地面50cm處敷設警示標志帶后，進行完全回填、夯實并對施工現場進行衛生清理。
3 局部管段間隔斷管管道連接作業法

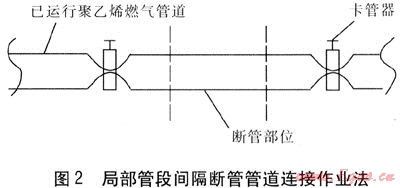

    局部管段間隔斷管管道連接作業法見圖2。本作業適用于已運行聚乙烯燃氣管道與新建燃氣PE管道的連接。在聚乙烯管道需連接部位左右適當位置分別采用卡管器將已運行管道卡緊，選用隔爆手槍電鉆在需斷管部位打孔卸壓、斷管。將電熔套管安裝在斷管兩端口并與新建聚乙烯管進行電熔焊接，待焊接完成后松開卡管器，管道連接作業完成。此作業方法優點主要是操作方便，但存在的問題主要有：
    (1) 已運行管道卡管器下游需停止用戶用氣，且確保在連接作業過程中管道為正壓。
    (2) 土方開挖面積大，增加工程費用。
(3) 管道變形大，影響回填土施工進度(當管道連接作業完成后，只有當管道被卡部位彈性變形完全恢復后，方可回填土，以保證管道流通面積)。

   該作業的具體操作步驟如下：
   (1) 認真閱讀PE管道連接件出廠說明書及技術要求。
    (2) 將需要電熔套管連接的部位清理干凈，用專用電動銑刀刮去表層的污損面。
    (3) 將電熔套管套入管端標志位置。
    (4) 連接電熔機(需要220V電源)，進行電熔連接。
    (5) 按管徑的大小有回涼時間的技術要求。在回涼過程程中不允許移動和碰撞電熔施工操作部位。
    (6) 在回涼充分后將卡管器打開，恢復通氣，進行檢漏，檢漏合格后覆土回填。
4 新建小管徑管道帶壓不停氣作業法

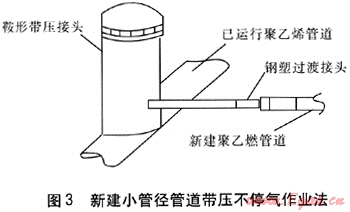

    新建小管徑管道帶壓不停氣作業法見圖3。本作業方法適用于公稱直徑≤50m的新建燃氣管道與已運行聚乙烯燃氣管道的連接。將鞍形帶壓接頭與已運行聚乙烯管道焊接，接頭另一端與新建管道連接完成后，手動扳動鞍形帶壓接頭開孔器，即完成管道通氣作業。本作業方法的優點是：土方開挖面積小，不影響已運行燃氣管道的正常供氣，管道連接作業便捷，無氣量損失。
   但由于受鞍形帶壓接頭型號限制，新建燃氣管道最大規格不得大于DN 50mm。

    該作業的具體操作步驟如下：
    (1) 認真閱讀PE管道連接件出廠說明書及技術要求。
    (2) 將需要電熔套管連接的部位清理干凈，用專用電動銑刀刮去表層的污損面。
    (3) 將鋼塑過渡接頭的聚乙烯管一端插入電熔套管一半處停止，新建聚乙烯燃氣管道插至電熔套管的另一半位置。
    (4) 連接電熔機(需要220V電源)，進行電熔連接。
    (5) 按管徑的大小有回涼時間的技術要求。在回涼過程中不允許移動和碰撞電熔施工操作部位。
   (6) 將鋼塑過渡接頭的金屬端焊接在管道帶壓連接器的出氣口端(成品件上有標志)，此焊口要經過無損檢測合格。
   (7) 鞍形帶壓接頭與已運行的PE管連接，步驟如下：
   a. 把需要連接的部位清理干凈。
   b. 把鞍形帶壓接頭(成品件)的鞍座與PE管開孔點之間放置好橡膠墊。
    c. 將鞍形帶壓接頭垂直放置于清理干凈的PE管開孔處。
    d. 把與鞍形帶壓接頭配套的U形緊固套(原廠配置)從原PE管開孔點下方套上(鞍座和U形緊固套圖3中未畫出)。
    e. 將U形緊固套與鞍座的螺栓孔對正后，進行螺栓緊固。緊固螺栓時，對角線上螺栓的緊固用力要均勻，以保證鞍形帶壓接頭全方位與原PE管相貼合，確保組件的氣密性。
    (8) 進行此施工段試壓，試壓介質為壓縮空氣，合格后放掉壓縮空氣。
    (9) 卸下鞍形帶壓接頭的頂部封蓋，將專用銑具從卸下封蓋口處放入，連接220V電源，打開電源后，銑具工作。銑具工作過程在人工的監視下自動完成。
    (10) 當銑具自動停止后，切斷電源并移至遠處。拔出銑具后鞍形帶壓接頭會自動將出氣口封閉，以防止燃氣泄出。
    (11) 將鞍形帶壓接頭的封蓋按照原位置裝緊。
    (12) 進行管道置換。將新建管道末端的放散口打開放氣，取樣檢驗合格后關閉放散閥門。
    (13) 回到鞍形帶壓接頭處，用儀器檢測封蓋是否連接緊密。
    (14) 通氣后用測試儀器檢測合格后，進行防腐、回填、夯實，在距地面50(3m處敷設警示標志帶后，進行完全回填、夯實并對施工現場進行衛生清理。
5 技術改進
    上述3種作業方法技術成熟、操作簡單、安全有效，但不能直接用于已運行管道與新建DN 50mm以上管道的連接作業。為了最大限度地擴大帶壓不停氣管道連接作業的適用范圍，我們分別在天津市津南開發區(東區)及西青區楊柳青鎮兩個區域的燃氣管道連接作業方面進行技術改進。
    (1) 干管建設從規劃抓起，努力減少或杜絕DE180以上新建PE管道的停氣、降壓管道連接作業。
    在津南開發區(東區)二、三期規劃設計初期及時與園區規劃部門緊密結合，每條規劃道路、每塊發展用地逐個分析，認真做好聚乙烯燃氣管網預測，在規劃支線處提前設置預留閥，待新建管道需連接時采用預留閥后管道連接作業。此方案雖然增加了一次性基建投資費用，增加了工程前期工作量，但是為后期支線管道建設以及管道連接作業提供了方便。目前津南開發區(東區)聚乙烯燃氣管道DE180以上支線由于預留閥到位，多次新建管道與已運行聚
乙烯管道的連接實現了帶壓不停氣、預留閥后管道連接作業。
    (2) 采用并聯鞍形帶壓接頭集氣管式連接法實現DN 50mm以上新建管道帶壓不停氣管道連接作業。
    雖然目前鞍形帶壓接頭只適于規格小于或等于DN 50mm新建管道，但是我們采用并聯鞍形帶壓接頭法，可以滿足稍大管徑新建管道的流通面積。經計算，并聯鞍形帶壓接頭的流通面積見表1。
表1 并聯鞍型帶壓接頭的流通面積
新建PE管道規格
新建PE管道流通面積/cm2
所需并聯鞍形帶壓接頭數量/個
并聯鞍形帶壓接頭流通面積/cm2
DE65
33.16
2
39.26
DE90
50.24
3
58.89
DE110
78.50
4
78.52

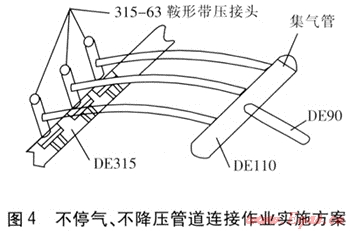

    我們在津南開發區(東區)建龍分子篩天然氣工程中進行該方法的實施作業。該工程新建DE90燃氣管道與已運行DE315燃氣管道連接，由于園區內無法實施停氣降壓作業，經研究采用了鞍形帶壓接頭并聯方案。不停氣、不降壓管道連接作業實施方案見圖4。管道連接作業完成后，經對用戶實際用氣設備燃氣流量、壓力檢測，完全符合設計要求。此管道連接作業方法現已在我公司推廣使用，大大減少了氣量損失，加快了管道連接作業進度。但也存在不足之處，如DN 150mm以上管道若實施此方案，所需鞍形帶壓接頭數量過多，與集氣管連接受環境限制較大，因此在大管徑應用上具有局限性。

(3) 采用導流管連接法實現大管徑聚乙烯管道帶壓不停氣連接作業。

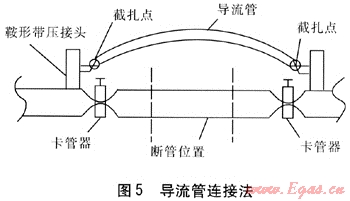

    對于DE125以上新建聚乙烯管道與已運行聚乙烯管道的連接，我們采用導流法確保在作業期間下游用戶的正常供氣，見圖5。

    在采用局部管段間隔斷管管道連接作業前，在卡管器前、后分別焊接鞍形帶壓接頭，在帶壓不停氣的條件下使導流管正常運行。導流管流通面積及前后鞍型帶壓接頭數量根據下游用戶實際用氣量確定，連接方式同并聯鞍形帶氣接頭作業法。待導流管運行正常后，按局部管段間隔斷管管道連接作業法實現新建聚乙烯管道與已運行聚乙烯管道連接。管道連接完成后，采用卡管器在截扎點位置將導流管斷開并用對焊堵頭封嚴，此作業法完成。我們于2007年8月在西青區楊柳青鎮明月華苑紅線外天然氣工程中實施此作業法，取得了良好的效果。
    該作業方法優點：可實現大管徑新建聚乙烯管道與已運行聚乙烯管道的連接。不足之處：已運行的管道永久遺留兩個鞍形帶壓接頭，需在今后運行管理中加強巡視檢查。
6 結語
    隨著聚乙烯燃氣管道的推廣應用，對實施帶壓不停氣聚乙烯管道連接技術的研究很有必要。全面推行新建燃氣管道實施帶壓不停氣管道連接作業，不僅使燃氣管網實現安全運行和穩定供氣，為用戶的正常用氣提供保證，還可以大量減少新建管道停氣作業時的氣量損失，為企業創造經濟效益。
參考文獻：
[1] 袁銀海.淺談PE管在人工煤氣輸配系統中的應用[J].煤氣與熱力，1993，13(6)：28-29.
[2] 張坤，呂淑華.PE管在城市燃氣管網改造的應用[J].煤氣與熱力，2005，25(7)：56-58.
[3] 吳祚平，譚邦才，陳樹幫.PE燃氣管道突發泄漏的搶修及應對措施[J].煤氣與熱力，2007，27(4)：10-12

(本文作者：趙霞 李光輝 天津市燃氣集團第三銷售分公司 天津 300112)
