100立方立式LNG儲罐技術特性參數表及結構接管示意圖

摘 要

100立方立式LNG儲罐技術特性參數表及結構接管示意圖::工作壓力 ≤0.60MPa;設計壓力 0.66MPa;工作溫度 -162℃;設計溫度 -192℃;全容積:105.3立方米

 100立方立式LNG儲罐技術特性參數表及結構接管示意圖

工作壓力 ≤0.60MPa
設計壓力   0.66MPa
工作溫度   -162℃
設計溫度   -192℃
全容積     105.3立方米

<a href=http://www.exendis.com/e/tags/?tagname=LNG target=_blank class=infotextkey>LNG</a>50.png

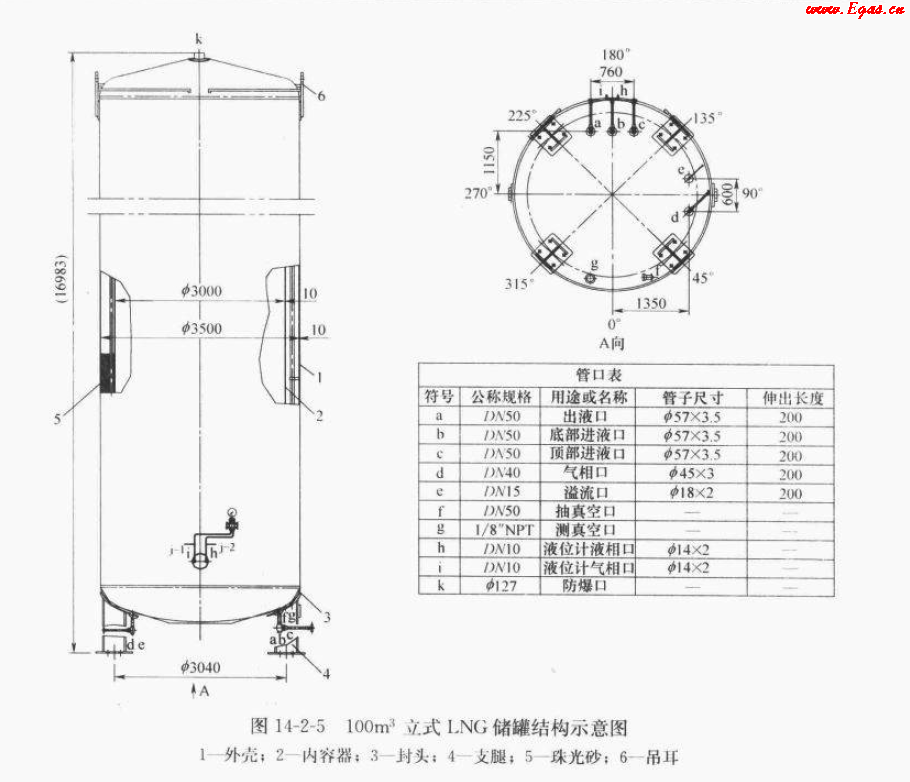

100立方立式LNG儲罐結構接管示意圖


100立方立式LNG儲罐技術特性參數表

本圖節選自《燃氣工程設計手冊》
