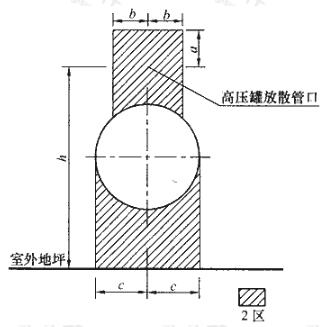

圖D-1 露天設置的固定容積儲氣罐的爆炸危險區域等級和范圍劃分

        以儲罐安全放散閥放散管管口為中心，當管口高度h距地坪大于4.5m時，半徑b為3m，頂部距管口a為5m（當管口高度h距地坪小于等于4.5m時，半徑b為5m，頂部距管口a為7.5m）以及管口到地坪以上的范圍為2區。
        儲罐底部至地坪以上的范圍（半徑c不小于4.5m）為2區。

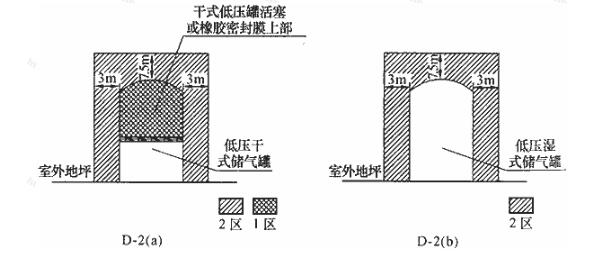

        2) 露天設置的低壓儲氣罐的爆炸危險區域等級和范圍劃分見圖D-2(a)和D-2(b)。
        干式儲氣罐內部活塞或橡膠密封膜以上的空間為1區。
        儲氣罐外部罐壁外4.5m內，罐頂（以放散管管口計）以上7.5m內的范圍為2區。

圖D-2 露天設置的低壓儲氣罐的爆炸危險區域等級和范圍劃分

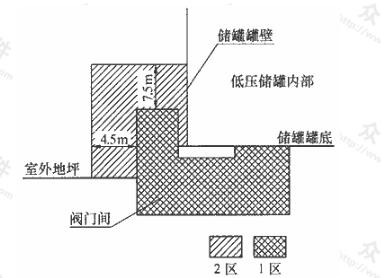

        3) 低壓儲氣罐進出氣管閥門間的爆炸危險區域等級和范圍劃分見圖D-3。
        閥門間內部的空間為1區。
        閥門間外壁4.5m內，屋頂（以放散管管口計）7.5m內的范圍為2區。

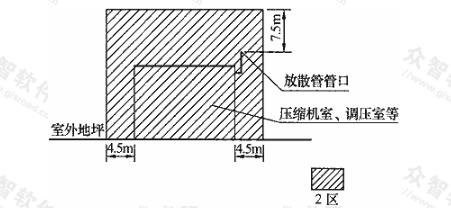

        4) 通風良好的壓縮機室、調壓室、計量室等生產用房的爆炸危險區域等級和范圍劃分見圖D-4。
        建筑物內部及建筑物外壁4.5m內，屋頂（以放散管管口計）以上7.5m內的范圍為2區。

圖D-3 低壓儲氣罐進出氣管閥門間的爆炸危險區域等級和范圍的劃分

圖D-4 通風良好的壓縮機室、調壓室、計量室等生產用房的爆炸危險區域等級和范圍劃分

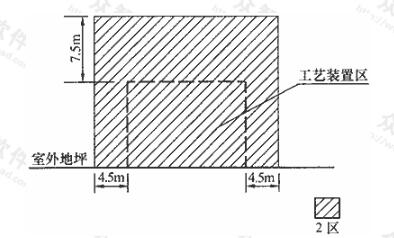

        5) 露天設置的工藝裝置區的爆炸危險區域等級和范圍的劃分見圖D-5。
        工藝裝置區邊緣外4.5m內，放散管管口（或最高的裝置）以上7.5m內范圍為2區。

圖D-5 露天設置的工藝裝置區的爆炸危險區域等級和范圍劃分

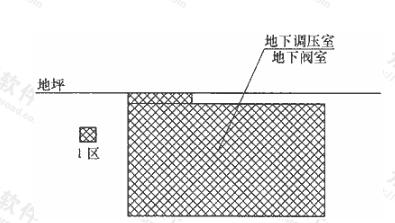

        6) 地下調壓室和地下閥室的爆炸危險區域等級和范圍劃分見圖D-6。
        地下調壓室和地下閥室內部的空間為1區。

圖D-6 地下調壓室和地下閥室的爆炸危險區域等級和范圍劃分

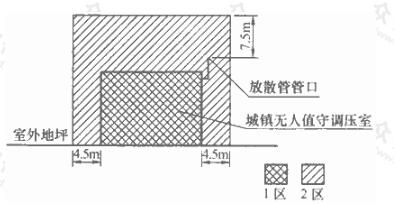

        7) 城鎮無人值守的燃氣調壓室的爆炸危險區域等級和范圍劃分見圖D-7。

圖D-7 城鎮無人值守的燃氣調壓室的爆炸危險區域等級和范圍劃分

    調壓室內部的空間為1區。調壓室建筑物外壁4.5m內，屋頂（以放散管管口計）以上7.5m內的范圍為2區。
    2 下列用電場所可劃分為非爆炸危險區域：
        1) 沒有釋放源，且不可能有可燃氣體侵入的區域；
        2) 可燃氣體可能出現的最高濃度不超過爆炸下限的10％的區域；
        3) 在生產過程中使用明火的設備的附近區域，如燃氣鍋爐房等；
        4) 站內露天設置的地上管道區域。但設閥門處應按具體情況確定。
